明るさを検知してON/OFFする仕組み:ブレッドボード工作

部品数9個。待機状態では低消費電力で、1年くらいは持ちます。

電子工作をしていると、明るさに応じてON-OFFを切り替える用途はたくさん出てくるかと思います。 マイコンを使ってしまうと消費電力が大きくなり、電池の持ちが短くなります。 こういった場面ではアナログ回路が有利になりますね。ここでは、明るくなるとブザーがなる仕組みをはんだ付け無しでブレッドボードのみで制作する方法を共有します。

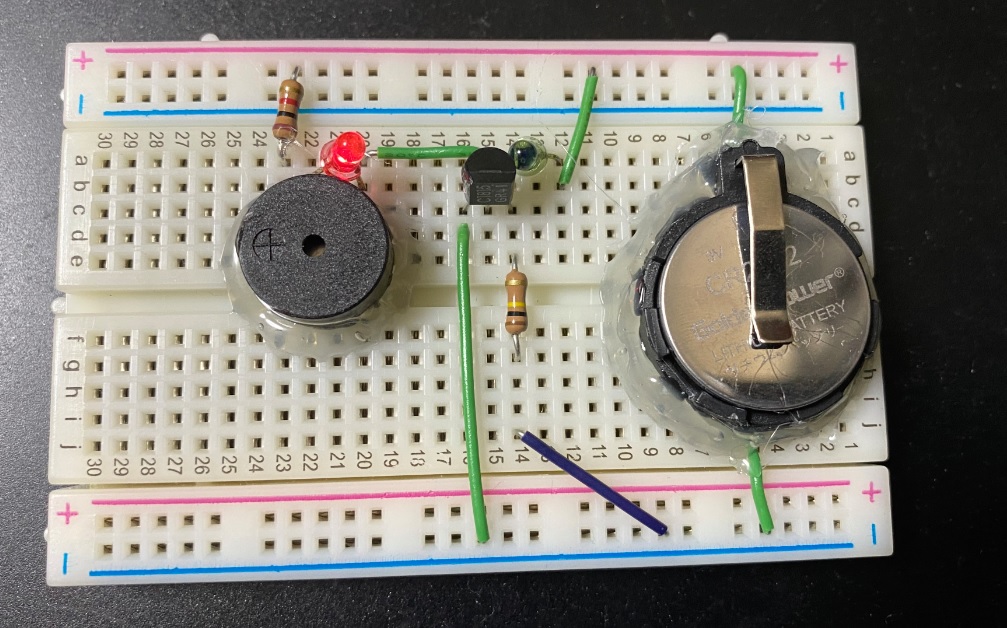

[部品リスト]

  1. 1KΩ抵抗(ブザー用,写真23番端子)
  2. 100KΩ抵抗(トランジスタ用,写真の上下中央14番端子:これで明るさの検知感度を調整)
  3. ブザー
  4. LED(ブザー確認用,写真の左上の赤色LED)
  5. トランジスタ 2sc1815(ON-OFF切り替え用,写真14,15,16番端子。向きに注意。)
  6. フォトトランジスタ(極性に注意,写真12,14番端子)
  7. ボタン電池ホルダー
  8. ボタン電池(CR2032)
  9. ブレッドボード

ブザーの部分が明るさによりON-OFFが切り替わる部品となります。トランジスタの許容電流にあわせて、リレー等を組み合わせることで100V機器のON-OFF等にもお使いいただけます。

エレキットを使うのが楽ですね。時短になります。
